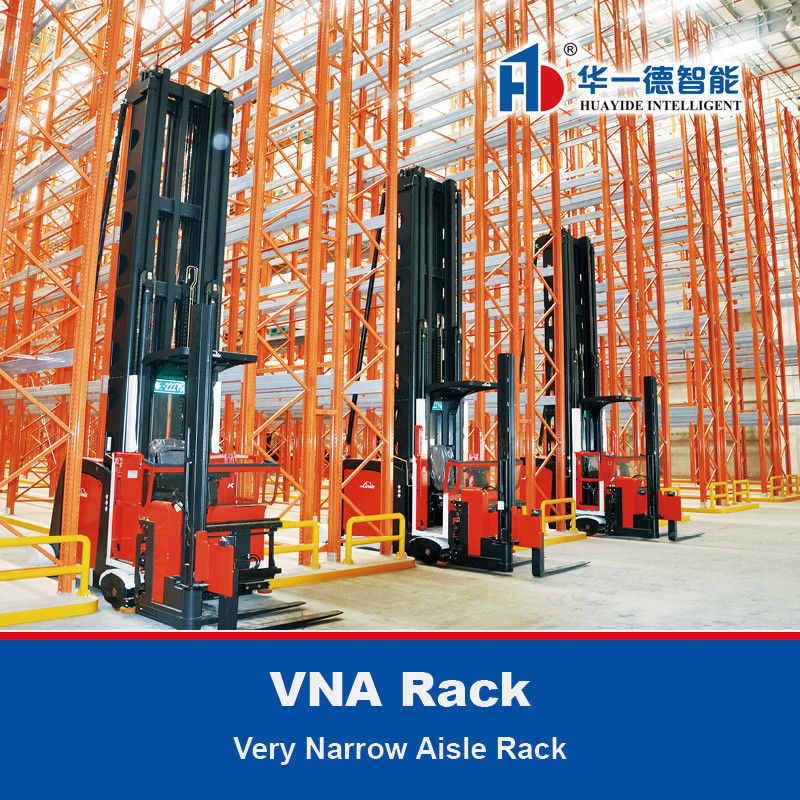

Scaffale VNA

—

Scaffale a corsia molto stretta









Lo scaffale per pallet VNA è una sorta di applicazione estesa dello scaffale a trave. Poiché il passaggio di movimentazione del carrello elevatore del suo sistema di scaffalatura è più stretto, è chiamato scaffale per pallet NVA. Il corpo principale del sistema di scaffalatura è lo scaffale a trave, la differenza è che il binario di guida limite del "carrello elevatore a tre vie" è installato sul piano inferiore dello scaffale. Il binario di guida è realizzato in acciaio angolare a bordo disuguale con standard nazionale. Il carrello elevatore per la movimentazione dei materiali è limitato a uno speciale "carrello elevatore a tre vie". Il carrello elevatore a tre vie scivola lungo il binario di guida stabilito, la larghezza del passaggio del carrello elevatore è leggermente superiore alla larghezza del carico del pallet, viene realizzato il requisito di stoccaggio ad alta densità e vengono integrati tutti i vantaggi del sistema di scaffalatura a trave. Tutti i materiali immagazzinati nel sistema di scaffalatura sono selezionabili al 100%, il carrello elevatore può accedere a qualsiasi pallet in qualsiasi momento. Elevata efficienza di accesso, altissima densità di stoccaggio, per il centro di stoccaggio e logistica adatto al sistema di scaffalatura per pallet VNA, porta significativa efficienza produttiva e convenienza.







Scaffale per carichi pesanti a corsia molto stretta · Scaffale per magazzino · Made In China

---





Principi strutturali

—







1.Barriera anticollisione / 2.Montante / 3.Traversa / 4.Dado e bullone / 5.Distanziale / 6.Protezione montante

7.Tassello a cuneo / 8.Piano a rete / 9.Piano in acciaio / 10.Supporto pallet / 11.Trave di carico / 12.Pallet







Scaffale per carichi pesanti a corsia molto stretta · Scaffale per magazzino · Made In China

---





Montanti

—



t=1.8/2.0/2.3/2.5/3.0mm





Scaffale per carichi pesanti a corsia molto stretta · Scaffale per magazzino · Made In China

---





Travi

—









Trave scatolare frontale 50





Scaffale per carichi pesanti a corsia molto stretta · Scaffale per magazzino · Made In China

---





Guardrail

—









Dati tecnici per sistema di scaffalatura per pallet

—



Stile	Scaffale per magazzino per stoccaggio pallet
Selezione	Fila singola, file schiena contro schiena e file multiple
Dimensioni dello scaffale per pallet	Pallet standard: 1200*800(F)/1200*1000(F)/1100*1100(F)/1066(F)*1220 Profondità: 1000MM/900MM/1020MM Larghezza: 2700MM/2300MM/2500MM/2432MM Altezza: il passo è regolato per incrementi di 75mm
Pallet personalizzato	altre dimensioni speciali (puoi contattarci direttamente)
Intervallo travi	Altezza: 80~160mm; Larghezza: 45mm/50mm; Spessore: 1.5~2.5mm
Intervallo montanti	80*60; 90*60; 90*70; 90*75; 100*67; 100*70; 100*75; 120*75; 120*87mm, Spessore: 1.5~3.0mm
Colore	Standard: Personalizzato: MOQ (per container da 20 piedi) (kakuequipment.en.made-in-china.com)
Capacità di peso	Massimo 5000KG per livello; Massimo 1500KG per pallet
Pacchetto	Contenitore completo: Pacco nudo; movimentazione manuale Meno di un container: pallet in acciaio + cinghie in acciaio + carta ondulata
Tempo di consegna	15-20 giorni per un container



— Scaffale VNA ＞www.heavyracking.com＜ Made In China —

---





Sistema flessibile anticollisione per la sicurezza degli scaffali di magazzino

—





— Scaffale VNA ＞www.heavyracking.com＜ Made In China —

---







Soluzioni di stoccaggio pallet

—



Scaffale a corsia molto stretta













Scaffale per carichi pesanti a corsia molto stretta · Scaffale per magazzino · Made In China

---





Caso ingegneristico Ⅰ







Scaffale per carichi pesanti a corsia molto stretta · Scaffale per magazzino · Made In China

---





Caso ingegneristico Ⅱ











Scaffale per carichi pesanti a corsia molto stretta · Scaffale per magazzino · Made In China

---





Caso ingegneristico Ⅲ







Scaffale per carichi pesanti a corsia molto stretta · Scaffale per magazzino · Made In China

---





Caso ingegneristico Ⅳ







Scaffale per carichi pesanti a corsia molto stretta · Scaffale per magazzino · Made In China

---





Caso ingegneristico Ⅴ





Scaffale per carichi pesanti a corsia molto stretta · Scaffale per magazzino · Made In China

---





Caso ingegneristico Ⅵ















— Scaffale VNA ＞www.heavyracking.com＜ Made In China —

---



Accessori opzionali

—











Scaffale per pallet per carichi pesanti · Scaffale per magazzino · Made In China

---





Garantire la qualità dei prodotti di scaffalatura Huayide

—









1	La materia prima dello scaffale è personalizzata dal grande gruppo siderurgico cinese di acciaio al carbonio di alta qualità, durevole e resistente, per garantire la qualità del prodotto dalla fonte.
2	La saldatura dello scaffale adotta la saldatura a protezione di diossigeno, il giunto di saldatura ha una buona resistenza alle cricche, una piccola deformazione di saldatura, una bella formazione e non necessita di pulizia delle scorie.
3	Ogni montante e trave dello scaffale sono progettati da personale professionale con tecnologia professionale e tagliati da attrezzature professionali, in modo da garantire le dimensioni precise dello scaffale.
4	Trattamento professionale prima della verniciatura a spruzzo, rimozione dell'olio, rimozione della ruggine, fosfatazione, polvere, e poi in forno ad alta temperatura per la cottura e la formatura, resistente all'usura, antiruggine.



La nostra fabbrica dispone di un salone espositivo di prodotti e di dimostrazioni in loco di magazzino verticale.

Benvenuti a tutti per visitare e dare indicazioni.
