VFR-CS1,VNA AMR tipo forchetta,Robot mobile autonomo tipo forchetta a corridoio molto stretto CS Serie tipo 1 per l'impilazione e la movimentazione dei pallet in magazzino
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Hua Yide |
| Certificazione: | CE & ISO |
| Numero di modello: | scaffalature a uso medio |
| Documento: | Very Narrow Aisle Fork-type...ot.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 INSIEME |
|---|---|
| Prezzo: | USD 30-80 per set |
| Imballaggi particolari: | Caricamento avvolto in una pellicola e facile di banding+Stretch di plastica e scaricare con il carr |
| Tempi di consegna: | 20 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 5000 insiemi al mese |
|
Informazioni dettagliate |
|||
| Nome: | VFR-CS1,VNA AMR a forcella | Tipo: | AMR a forca per corridoi molto stretti |
|---|---|---|---|
| Applicazione: | Impilamento di pallet in magazzino | Dimensioni L*P*A: | 1650*1550*3610 millimetri |
| Larghezza corsia: | 1750-1800 mm | Peso di auto: | 3100Kg |
| Temperatura di lavoro: | 0-40 ° C | Umidità di lavoro: | 10-90% |
| Capacità di carico nominale: | 1000 kg | Velocità di camminata massima: | 1,0 m/s |
| Evidenziare: | Robot a corridoio molto stretto,Robot mobile autonomo,AMR a forcella VNA |
||
Descrizione di prodotto

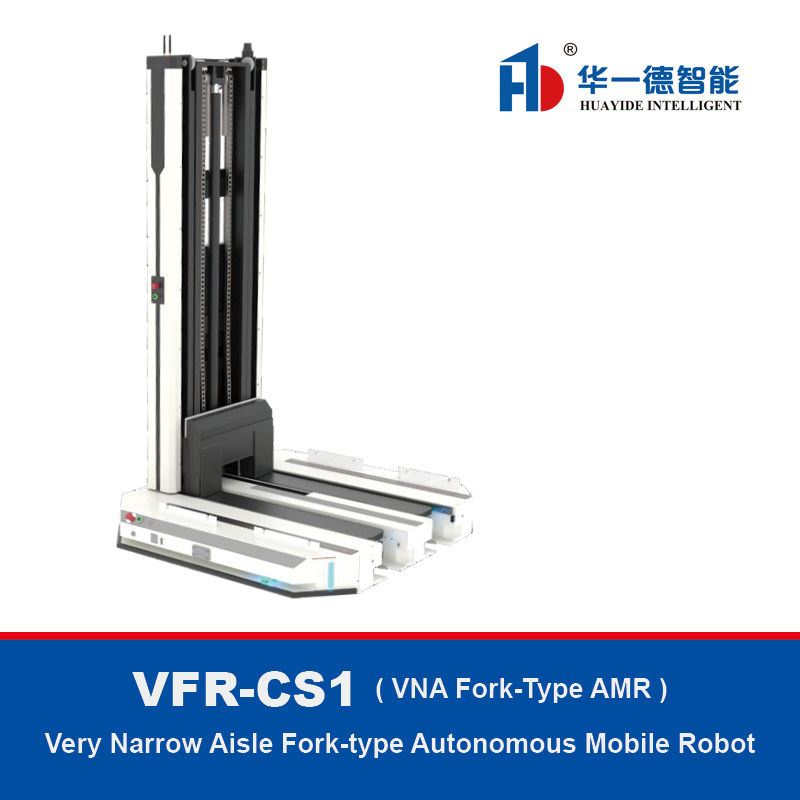

VFR-CS1 (AMR di tipo forca VNA)
Robot mobile autonomo di tipo forca per corsie molto strette
VFR Fork-type AMR CS Serie stype 1
• AMR di tipo forca per corsie molto strette CS Serie stype 1, basato su VFR-CL1 e che migliora la capacità di carico e l'altezza di sollevamento del robot;
• Il VFR-CS1 adotta un "design integrato del telaio del telaio", che migliora notevolmente la capacità di carico e la stabilità. L'altezza di sollevamento può raggiungere i 5 m in una larghezza di tunnel estremamente stretta di 1,8 m, e 4 m non perde carico;
• VFR-CS1 adotta anche la tecnologia "strumento di estensione a forbice", che non richiede assistenza alle gambe e può essere utilizzato per collegarsi a contenitori aperti e chiusi come i pallet Tianzi;
• La "tecnologia di riconoscimento 3D dei contenitori" di VFR-CS1 supporta l'impilamento, consentendo l'impilamento adattivo di pile a diverse altezze;
• Dotato di telecamere 3D e LiDAR per il riconoscimento dei contenitori, può garantire la capacità di riconoscimento dei contenitori in vari scenari;
• Supporta la modalità "Stoccaggio veicoli grandi e piccoli VFR", consentendo un funzionamento efficiente del carico e dello scarico di veicoli di grandi dimensioni e l'ingresso e l'uscita di veicoli di piccole dimensioni, con divisione del lavoro e cooperazione.
AMR di tipo forca VNA· Mobile autonomo AMR Robot · Made In China
Caratteristiche prestazionali
—
| Specifiche | CS1Q/QS | Precisione di posizionamento (mm) | ±5 |
| Dimensioni L * P * A (mm) | 1650*1550*3610 | Capacità di altezza di attraversamento (mm) | 5 |
| Raggio di rotazione minimo (mm) | 1035 | Capacità di campata (mm) | 30 |
| Larghezza corsia (mm) | 1750-1800 | Capacità di salita (%) | 3 |
| Peso proprio (Kg) | 3100 | Tempo di funzionamento nominale (h) | 8 |
| Temperatura di esercizio (° C) | 0-40 | Tempo di ricarica (h) | 2.9 |
| Umidità di lavoro (%) | 10-90 | Tempi di ciclo di ricarica (0-80%) | ≥1500 |
| Capacità di carico nominale (Kg) | 1000 | Metodo di ricarica | Automatico e manuale |
| Altezza massima di prelievo e posizionamento (mm) |
4700 |
Evitamento autonomo degli ostacoli |
√ |
| Metodo di navigazione | Codice QR/SLAM+navigazione con codice QR | Sicurezza passiva | √ |
| Velocità massima di camminata (m/s) | 1.2 | Dispositivo di avvertimento | √ |
| Velocità di camminata con carico (m/s) | 1.0 | Interruttore di arresto di emergenza | √ |
|
Adatta pallet |
Tipo: pallet in stile Sichuan, pallet in stile Tian Dimensioni esterne (mm): 1100 * 1100 * 150 Altezza del foro della forca (mm): ≥ 90 Altezza del piano sopra il foro della forca da terra (mm): ≥ 100 |
||
AMR di tipo forca VNA· Mobile autonomo AMR Robot · Made In China
Vantaggi VFR-CS1
—
Dotato di telecamere 3D e LiDAR per il riconoscimento dei contenitori, è più intelligente.
La carreggiata è larga 1,8 m, con un'altezza di sollevamento di 5 m e 4 m non perde carico, rendendolo ancora più alto e più forte.
● Impilamento adattivo delle merci a diverse altezze, impilamento flessibile.
● Supporta il rilevamento del sovraccarico del pallet, la protezione in tempo reale del carico e dello scarico, mantiene i blocchi degli accessori del carrello elevatore e garantisce la sicurezza.
● Compatibile con vassoio Tianzi/vassoio a doppia faccia, compatibile con fori per forche fino a 100 mm.
● Corsia stretta ● Ritiro immediato all'arrivo ● Precisione ± 5 mm
● Conforme allo standard internazionale IS03691-4. Allarme sovraccarico, allarme altezza carico, allarme ostruzione estesa, allarme inclinazione portale, allarme di evitamento ostacoli in alta quota
● Vassoio di riconoscimento intelligente, regolazione adattiva della pressione delle ruote motrici
AMR di tipo forca VNA· Mobile autonomo AMR Robot · Made In China
Applicazione del prodotto
—

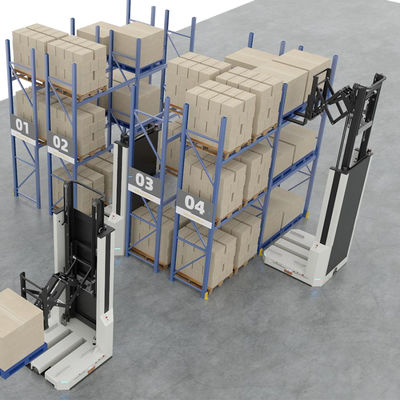

Corridoio stretto sollevato in alto

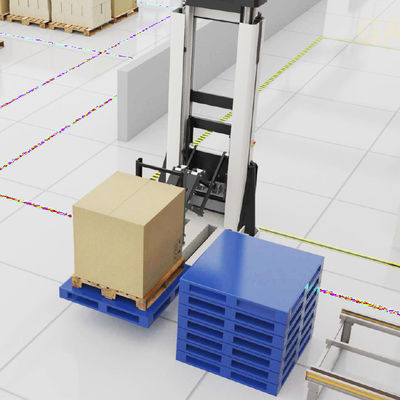

Compatibile con il pallet Tianzi

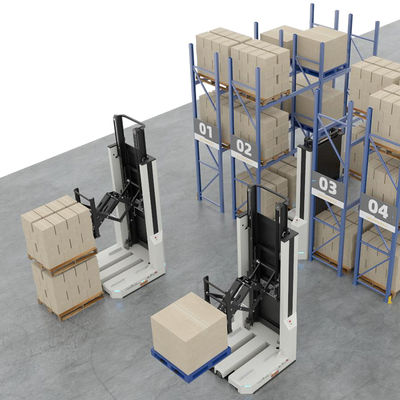

Impilamento della pila di merci

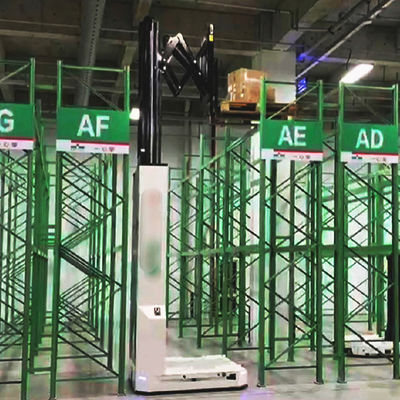

Veicoli grandi e piccoli a corsia molto stretta Edificio Magazzino
Connessione AS/RS a corsia molto stretta
Picking da pallet a persona
AMR di tipo forca VNA· Mobile autonomo AMR Robot · Made In China
Vantaggi VFR
—
Vantaggi AMR di tipo forca VNA
Robot mobile autonomo di tipo forca per corsie molto strette
Ricchi scenari applicativi: non solo può connettersi senza problemi con il pallet a terra, ma può anche essere sollevato in modo flessibile per attraccare con precisione con varie porte di connessione e può essere esteso a posizioni elevate per ottenere un attracco efficiente con scaffalature per pallet per impieghi gravosi; Il coordinamento senza soluzione di continuità con gli ascensori garantisce un funzionamento sicuro, tempestivo e completamente automatizzato all'interno delle strutture del magazzino.
Intelligenza: il radar laser determina in modo intelligente l'angolo del foro della forca del pallet e lo corregge autonomamente per completare la rimozione della forca del pallet.
Sicurezza e stabilità: Considerando la complessità della sicurezza della scena sotto tutti gli aspetti, sono stati aggiunti più tipi di sensori, conformi alla certificazione CE e agli standard internazionali ISO3691-4.
Alta precisione ed efficienza: Il nostro algoritmo di fusione multi-sensore sviluppato internamente utilizza la tecnologia SLAM per il posizionamento globale, combinato con codici QR ed etichette riflettenti per un posizionamento preciso, con un tempo di posizionamento di soli 1,5 secondi.
Adattabilità: Adatto per pallet multi-materiale, con una struttura del telaio nuova e robusta, che garantisce stabilità sotto carichi pesanti e adattabilità al suolo.
Stoccaggio ad alta densità: tunnel estremamente stretti, fino a 1,65 metri, corpo compatto, densità di stoccaggio aumentata dell'80% rispetto alle pile tradizionali; Ottimizza l'efficienza di stoccaggio nell'ambiente del magazzino a pavimento e supporta l'accesso automatizzato ad alta densità in strutture a layout verticale.
AMR di tipo forca VNA· Mobile autonomo AMR Robot · Made In China
Introduzione al progetto
—
Progetto industria farmaceutica: Il piano generale per questo progetto comprende oltre 1500 posizioni di stoccaggio pallet, oltre 13000 posizioni di stoccaggio scatole di materiali e 406 set di scaffalature mobili per materiali. Soddisfa al 100% le esigenze di movimentazione logistica interna delle imprese, con elevata flessibilità ed estensibilità.
Progetti di logistica di terze parti nell'industria farmaceutica: Migliorare l'efficienza della raccolta e della consegna delle merci attraverso sistemi logistici altamente automatizzati e intelligenti. Il sistema logistico può costruire una rete di stoccaggio e distribuzione logistica.
Progetto industria manifatturiera elettronica: Il progetto prevede 9600 posizioni di stoccaggio pallet e introduce attrezzature chiave come robot mobili a forca laterale per ottenere un'elaborazione precisa e veloce. Allo stesso tempo, il sistema logistico intelligente di supporto ha anche un'elevata flessibilità ed estensibilità, fornendo una solida base logistica per la futura crescita del business. VFR collega le operazioni logistiche e di movimentazione all'interno della fabbrica, raggiungendo l'automazione al 100% della movimentazione.
Progetti per l'industria dell'immagine e della visione:
• Tutti i modelli adottano il metodo di navigazione SLAM+codice QR per ridurre l'impatto dei codici QR sul terreno.
• Integrazione perfetta di scaffali di produzione, linee di trasporto e altre apparecchiature per migliorare l'efficienza.
• Pianificazione ibrida RCS, più modelli in esecuzione in parallelo per migliorare l'efficienza energetica del sito.
Progetto industria tessile per la casa: Implementare la pianificazione intelligente dei veicoli logistici nel parco, collegare i sistemi logistici in quattro aree di stoccaggio e un'officina e ottenere operazioni logistiche automatizzate all'interno della fabbrica.
AMR di tipo forca VNA· Mobile autonomo AMR Robot · Made In China
