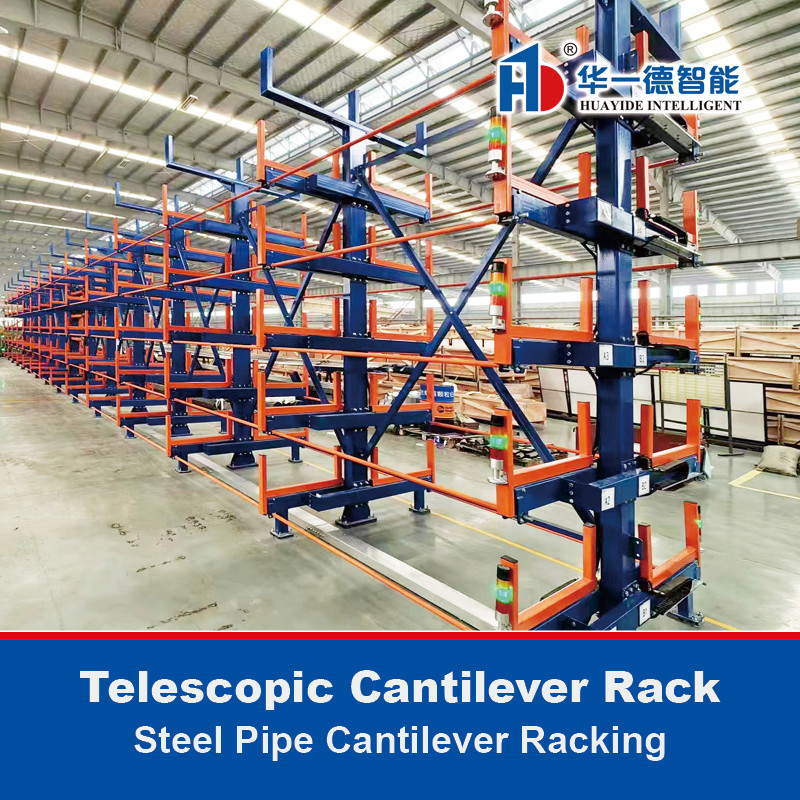

Pipe Cantilever telescopico Ripiani in lamiera di metallo magazzino Rack di stoccaggio Cantilever telescopico Ripiani materiali lunghi

Telescopico
Scaffale a sbalzo

—

Soluzioni personalizzate
Fornire soluzioni personalizzate basate sulle effettive esigenze degli utenti per soddisfare le esigenze di archiviazione in diversi scenari.

Consegna veloce
La nostra fabbrica autonoma completa rapidamente la consegna del progetto dalla progettazione, produzione ai servizi di installazione in un'unica soluzione.

Scaffale a sbalzo telescopico · Scaffale di stoccaggio per carichi pesanti · Prodotto in Cina

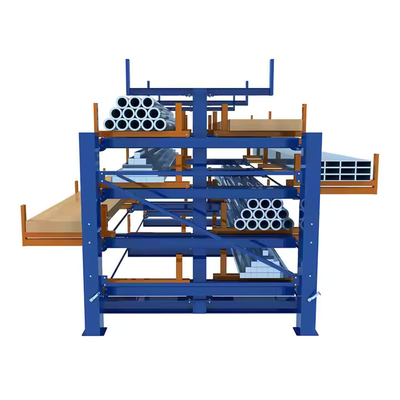

＞ Utilizzo:Utilizzato principalmente per lo stoccaggio di materiali lunghi, come profilati di vario tipo, tubi, barre, ecc.
＞ Composizione:La struttura complessiva è composta da pezzi di colonna, bracci fissi, bracci mobili, aste stabilizzatrici, aste di trasmissione e kit terminali di comando.
＞ Classificazione:Il cantilever telescopico è suddiviso in telaio cantilever telescopico manuale e telaio cantilever telescopico elettrico in base alla modalità di guida.
＞ Struttura:La struttura del telaio è formata da più serie di pezzi di colonna e aste stabilizzatrici. Su ogni pezzo di colonna sono assemblati il ​​braccio fisso e il braccio mobile. Gruppi multipli di bracci mobili formano una struttura a staffa per lo stoccaggio dei materiali.
＞ Trasmissione:L'estremità di comando viene trasmessa dalla catena della ruota dentata al braccio mobile attraverso l'asta di trasmissione, quindi convertita in una trasmissione a cremagliera per consentire al braccio mobile di estendersi al di fuori della posizione di carico. L'operazione di stoccaggio e recupero verticale può essere ottenuta utilizzando strumenti come una gru.
＞ Applicazione industriale:Il telaio a sbalzo telescopico viene utilizzato principalmente nell'industria della produzione di macchinari e nell'industria della produzione di tubi e profili e può essere utilizzato per lo stoccaggio di tutti i materiali lunghi come profili, tubi e barre.

Scaffale a sbalzo telescopico · Scaffale di stoccaggio per carichi pesanti · Prodotto in Cina

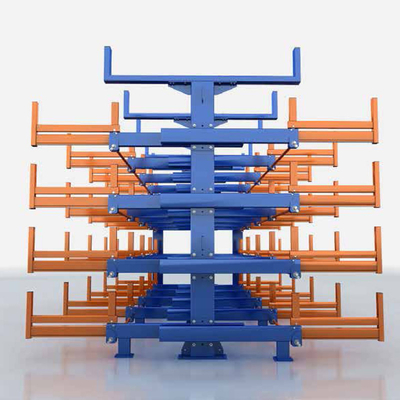

Composizione del prodotto

—

① trave superiore ② tirante ③ colonnina④ braccio telescopico

⑤ tirante diagonale ⑥ scatola di trasmissione ⑦ basamento

Scaffale a sbalzo telescopico · Scaffale di stoccaggio per carichi pesanti · Prodotto in Cina

Fornire una soluzione di stoccaggio più completa

—

Archiviazione tridimensionale:
1) Come suggerisce il nome, lo stoccaggio tridimensionale consiste nel convertire lo stoccaggio piatto a terra in uno stoccaggio tridimensionale impilando più strati attraverso l'uso di spazio elevato.
2) Lo stoccaggio tridimensionale può massimizzare l'uso dell'altezza dello spazio, migliorare notevolmente l'efficienza dello stoccaggio, ridurre l'area di stoccaggio e ridurre significativamente i costi di stoccaggio.
3) La scaffalatura telescopica a sbalzo risolve la vecchia soluzione di impilamento attraverso una struttura multistrato, risolvendo così i problemi di efficienza di stoccaggio e di costi di stoccaggio.

Gestione visiva:

1) La gestione visiva si riferisce all'uso di varie informazioni sulla percezione visiva con immagini intuitive e colori appropriati per organizzare le attività in loco per migliorare la produttività del lavoro. È anche un metodo scientifico di gestione che utilizza la visione.
2) Al momento, la maggior parte delle aziende non è in grado di ottenere una classificazione chiara e una gestione indipendente nella gestione dello stoccaggio dei materiali a causa delle condizioni di stoccaggio e delle caratteristiche dei materiali. Il grave arretrato di materiali, l'impilamento e la compressione multistrato e le etichette coperte e usurate rendono l'identificazione difficile e difficile da recuperare in modo rapido ed efficace. Di conseguenza, l’efficienza del recupero è bassa, il tempo è troppo lungo e sono molte le persone coinvolte nell’operazione di gestione del materiale. Ciò si traduce in indicatori di efficienza, tempi e costi bassi.
3) Lo scaffale telescopico a sbalzo immagazzina i materiali in modo indipendente attraverso più scomparti. Tutti gli scomparti possono essere riposti e recuperati in modo indipendente e ogni scomparto ha la propria etichetta. Ciò migliora notevolmente l'efficienza del recupero, riduce i tempi di stoccaggio e recupero del materiale e riduce l'apporto di personale. È veramente veloce, preciso ed economico.

Archiviazione indipendente e accesso per livelli:

1) Lo stoccaggio indipendente e l'accesso per strati significa che i materiali con specifiche e modelli diversi sono classificati e archiviati in modo indipendente, in modo che possano essere facilmente prelevati. Nell'uso reale nel nostro magazzino, materiali con specifiche diverse vengono immagazzinati in modo disordinato, il che rende difficile il prelievo. Utilizzando i tradizionali armadietti, è difficile accedere ai materiali sottostanti.
2) Lo scaffale a sbalzo telescopico ha più strati di griglie di carico indipendenti, che possono classificare e immagazzinare materiali con specifiche diverse in unità indipendenti. Può realizzare lo stoccaggio e l'accesso arbitrari delle piastre, migliorare l'efficienza della circolazione del magazzino e facilitare il prelievo.

Requisiti del canale di accesso bassi:

1)Quando si pianifica il magazzino, è necessario riservare un determinato canale tra gli scaffali per lo stoccaggio e il prelievo delle merci.
2) La scaffalatura telescopica a sbalzo può realizzare operazioni di stoccaggio e recupero verticali e vengono mantenuti solo il canale telescopico e lo spazio in piedi per il personale, eliminando il canale di accesso del carrello elevatore superiore a 6 metri, risparmiando efficacemente l'area di stoccaggio.

Protezione completa del materiale:

1) I tubi ammucchiati a terra sono soggetti a perdite, ruggine e deformazioni. Il telaio a sbalzo telescopico ha più serie di strutture a bracci mobili con protezioni laterali su entrambi i lati ed è immagazzinato a strati in modo indipendente, proteggendo completamente i materiali e riducendo efficacemente l'estrusione dei materiali stessi.
2) Elimina la perdita causata da metodi di archiviazione e accesso impropri dei profili.

Maggiore sicurezza operativa:
1) I profili vengono immagazzinati e impilati a terra, il che è facile da far scorrere. Il telaio a sbalzo telescopico utilizza una struttura a staffe multi-braccio per immagazzinare i profili.
2) Con l'aiuto di una gru, di un paranco profilato e di un carrello di trasferimento, il rischio di ribaltamento, scivolamento e allentamento dei pacchi causato dallo stoccaggio e dal recupero del carrello elevatore viene effettivamente ridotto.

Braccio telescopico:
1) Adotta una struttura a sbalzo telescopica, che estende il braccio mobile durante lo stoccaggio e la retrazione.
2) È più flessibile e più conveniente da immagazzinare e recuperare rispetto ai tradizionali scaffali a sbalzo. Più set di scaffalature cantilever telescopiche possono condividere un canale quando si pianificano soluzioni di stoccaggio, risparmiando spazio sul pavimento.

Scaffale a sbalzo telescopico · Scaffale di stoccaggio per carichi pesanti · Prodotto in Cina

Vantaggi del prodotto

—

Uso regolare:
1) Il telaio a sbalzo telescopico a manovella adotta la trasmissione ad ingranaggi e la trasmissione a ruota dentata. Il rapporto di velocità di trasmissione è ragionevolmente progettato e assegnato. Con la corrispondente manovella rotante, lo stress di taglio a manovella (stress di taglio entro 120 N) è notevolmente ridotto e l'azionamento a manovella è facile e conveniente.
2) Il telaio a sbalzo telescopico elettrico adotta un motore di riduzione della frequenza variabile con un convertitore di frequenza ed è dotato di un modulo di controllo touch screen per ottenere stoccaggio e recupero semiautomatici/completamente automatici. Rendi l'archiviazione e il recupero dei profili semplice, conveniente, efficiente e automatizzato.
3) La piastra di collegamento del braccio fisso e la colonna sono tagliate al laser per controllare la precisione della lavorazione. La precisione del foro di connessione è controllata entro 0,15 mm e lo spazio di assemblaggio è inferiore, quindi la deformazione del carico parziale è inferiore durante l'uso.

Sicuro e stabile:
La staffa del braccio mobile adotta doppi cuscinetti, che hanno un'area di forza più ampia e riducono efficacemente la deformazione sotto carico. La resistenza è inferiore durante il funzionamento.
La piastra terminale del braccio fisso adotta la saldatura robotizzata, che ha una resistenza maggiore rispetto al collegamento a vite e non influisce sull'uso a causa dello spostamento causato dalla forza della vite. L'intero processo è la saldatura robotizzata e il controllo del processo di saldatura è più preciso e affidabile.
Ogni piede è dotato di un cuscinetto speciale di diverso spessore per garantire la planarità del prodotto finito dell'intero set di prodotti quando il terreno è irregolare.

Bassi costi di manutenzione:
La struttura di progettazione completamente assemblata consente uno smontaggio, un montaggio e un trasporto flessibili e costi inferiori per il primo utilizzo e il riutilizzo.
I componenti possono essere sostituiti in modo indipendente in caso di danneggiamento accidentale, riducendo i costi di manutenzione.

Durevole:
1) La struttura complessiva del telaio a sbalzo telescopico è progettata scientificamente e utilizza l'analisi degli elementi finiti. Il braccio fisso adotta una struttura ad incastro, che aumenta notevolmente la resistenza del braccio fisso, ha una maggiore capacità di carico ed è più efficiente nella deformazione del carico. La staffa del braccio mobile adotta doppi cuscinetti portanti, che hanno un'area di forza più ampia e riducono efficacemente la deformazione del carico. La resistenza è inferiore durante il funzionamento e la durata è più lunga. La struttura di progettazione completamente assemblata può essere smontata, assemblata e trasportata in modo flessibile e il costo del primo utilizzo e dell'uso ripetuto è inferiore. Quando i componenti vengono danneggiati accidentalmente, possono essere sostituiti in modo indipendente e il costo di manutenzione è inferiore.
2) Tutti i componenti di precisione del telaio a sbalzo telescopico sono tagliati al laser e saldati da robot per soddisfare i requisiti di produzione di alta efficienza, alta precisione e standard elevati.
3) L'estremità di controllo adotta un design a struttura chiusa per evitare l'accumulo di polvere e l'intasamento dei componenti della trasmissione durante l'uso quotidiano.

4) L'estremità di controllo utilizza una sede della flangia incorporata in lega di alluminio, dall'aspetto più raffinato, antiruggine, esente da manutenzione e più precisa rispetto alle tradizionali sedi dei cuscinetti in fusione.
5) La polvere di resina epossidica a grana arancione viene utilizzata per la spruzzatura elettrostatica e il livellamento e l'indurimento ad alta temperatura. Ha prestazioni di protezione migliori rispetto alla verniciatura a spruzzo convenzionale e alla spruzzatura di plastica e la superficie è più bella dopo l'indurimento della polvere di grana arancione.
La parte del binario facile da indossare è trattata con processo di zincatura. La superficie non è facile da danneggiare dopo un uso a lungo termine ed è più durevole. Il binario zincato ha un'estetica più industriale.

Scaffale a sbalzo telescopico · Scaffale di stoccaggio per carichi pesanti · Prodotto in Cina

Prodotti di supporto

—

Utilizzato nel caso in cui non sia presente una gru nell'area di stoccaggio dei profili, il sistema di gru di supporto viene utilizzato per risolvere i problemi di stoccaggio e recupero dei profili nell'area di stoccaggio dei profili senza copertura della gru. Allo stesso tempo, collabora con il veicolo di trasferimento dei profili per completare le operazioni di stoccaggio e recupero del materiale.

Veicolo per il trasferimento del profilo:
1) Utilizzato per il trasferimento di profili a lunga distanza, risolvendo il problema del trasferimento a lunga distanza che richiede l'uso di un veicolo e la sicurezza del sollevamento del veicolo.
2) Allo stesso tempo, il veicolo di trasferimento profili può essere utilizzato come dispositivo di stoccaggio lungo la linea per facilitare lo stoccaggio dei profili durante operazioni come lo scarico.
3) I materiali sulla rastrelliera di trasferimento si trovano in uno stato elevato, il che può ridurre l'intensità di lavoro del personale che preleva i materiali da terra.

Sollevatore di profili:
1)Utilizzato per il sollevamento di profili lunghi per risolvere i problemi di scorrimento della cinghia e di squilibrio del singolo punto di sollevamento.
2) Quando si utilizzano ganci profilati per il sollevamento, il centro di gravità del sollevamento può essere centrato per ottenere operazioni di sollevamento rapide.
3) Allo stesso tempo, rende l'operazione di sollevamento più sicura.

Scaffale a sbalzo telescopico · Scaffale di stoccaggio per carichi pesanti · Prodotto in Cina

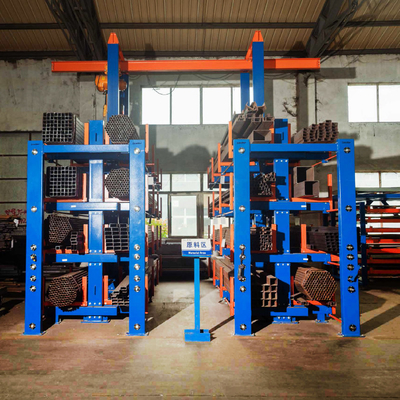

CASO

—

Scaffale a sbalzo telescopico a comando elettrico · Scaffale di stoccaggio in magazzino · Prodotto in Cina

Scaffale a sbalzo telescopico · Scaffale di stoccaggio per carichi pesanti · Prodotto in Cina

Attrezzature di produzione

—

Scaffale a sbalzo telescopico · Scaffale di stoccaggio per carichi pesanti · Prodotto in Cina

Garantire la qualità dei prodotti di scaffalature Huayide

—
