Grandi ventilatori HVLS per magazzini, grandi ventilatori industriali per fabbriche, ventilatori W.
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | BLUE SHARK |
| Certificazione: | CE&ISO |
| Numero di modello: | W.Fans |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 INSIEME |
|---|---|
| Prezzo: | can be negotiable |
| Imballaggi particolari: | Scatola di legno |
| Tempi di consegna: | 3~7 giorni lavorativi |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 600 al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Ventilatore di flusso assiale | Caratteristica: | Antirrugine, protezione contro la corrosione |
|---|---|---|---|
| Potenza: | 1.5 kW/1.1 kW | Garanzia: | 3 anni |
| Diametro del ventilatore: | 8FT-24FT | Area di copertura: | 1500 metri di sbucare |
| No di lama: | 5 pezzi | Motore: | PMSM |
| Industria applicabile: | Industria applicabile | Materiale: | Materiale di pale anti-colisione di grado aeronautico |
| Evidenziare: | Grandi ventilatori da soffitto industriali,Ventilatori ad alto volume a bassa velocità,Grandi ventilatori da soffitto di HVLS |
||
Descrizione di prodotto

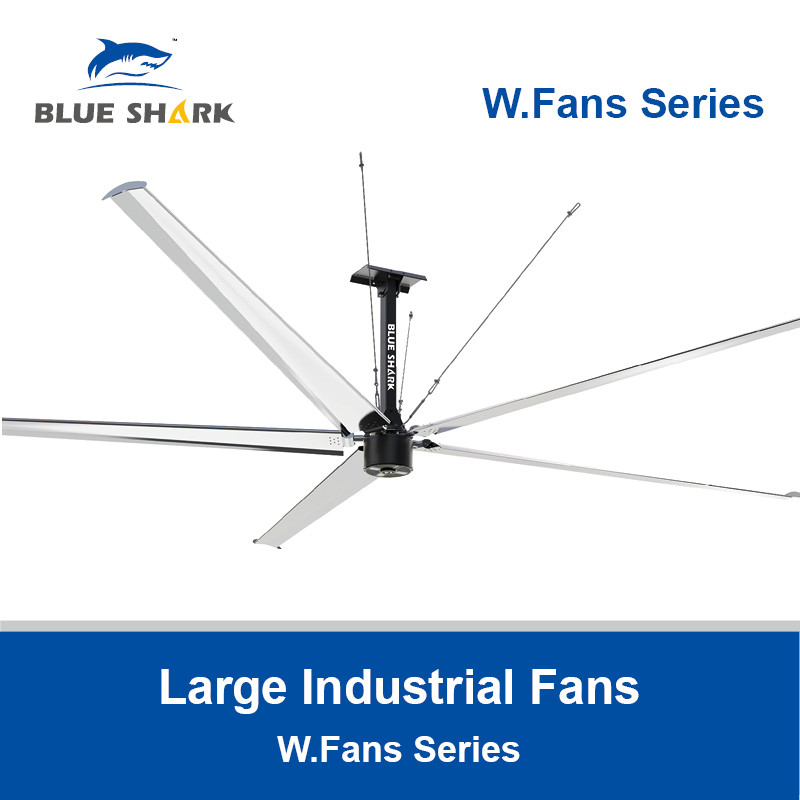

Grandi ventilatori industriali per soffitti
Serie W.Fans
️
Serie W.FANS
️
La serie W.FANS di ventilatori industriali di grandi dimensioni è un nuovo ventilatore industriale HVLS a risparmio energetico sviluppato in modo indipendente sulla base del principio PMSM (Permanent Magnet Synchronous).
Grandi ventilatori industriali per il soffitto · Rack per magazzini · Made in China
Caratteristiche dei ventilatori della serie W.
️
N. 1 /
Sistema dinamico:Pmsm Magnete permanente Motore sincrono
1.Più forte: una coppia sorprendente di 260 N. m, con una forza motrice più forte e una coppia più fluida;
2.Più efficiente: rotore esterno unico con progettazione ad alta coppia, maggiore precisione di controllo;
3.- Sì.Più risparmio energetico: risparmio energetico del 30%, rispetto dello standard di risparmio energetico ad alta efficienza E4 e rispetto del nuovo standard nazionale di efficienza energetica GB30253-2013
4.- Sì.Manutenzione gratuita per tutta la vita: completamente sigillata, non è necessario sostituire olio lubrificante, sigilli di olio e altri accessori, risparmiando una grande quantità di costi di manutenzione nella fase successiva;
5.- Sì.Più silenzioso: 38 dB di volume ultra basso, con solo il suono del vento nell'orecchio;
6.Basso aumento della temperatura: aumento della temperatura del motore al di sotto dei 35 °C, durata più lunga!
N. 2 /
Sistema di controllo: controllo a frequenza variabile
1.Facile da debuggare macros di applicazioni integrate, senza bisogno di autoapprendimento
2Performance eccellente, perfettamente corrispondente ai parametri di funzionamento del motore di carico
3. funzionamento a basso rumore, controllo algoritmico ottimizzato per un'avviamento agevole
4. Sicuro e affidabile, con programmi di protezione integrati per migliorare la durata del prodotto
N. 3 /

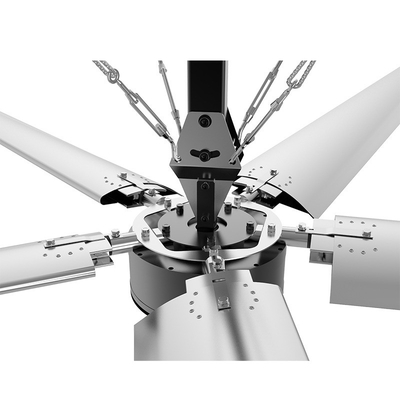

Connessione strutturale:disegno di struttura brevettato per le parti chiave della staffa e della connessione della bocca,assicurare la sicurezza complessiva del ventilatore
1.Collegamento tra lama e petolo
La maniglia della lama è realizzata in lega di alluminio di grado aeronautico 6061t6, che è elaborata con precisione da un cnc a 4 assi e avvolta in poliuretano pu (con elevata resistenza, assorbimento degli urti, resistenza all'usura,resistenza all'olio, resistenza alla rottura, resistenza alla corrosione chimica e resistenza alle radiazioni).È strettamente abbinato con la camera tampone della lama per rilasciare in modo efficiente le vibrazioni e lo stress generati dalla rotazione della lama, eliminare la risonanza, ridurre il carico del motore e prolungare la vita utile.
2.Connessione tra petolo e mozzo della ruota
La struttura complessiva è utilizzata per resistere alla forza centrifuga durante il funzionamento del ventilatore, bloccando la maniglia della lama con il mozzo/motore della ruota attraverso una sezione trasversale convessa concava a gradini,e tutti i dispositivi di fissaggio non sono sottoposti a forza.
3.Connessione tra motore e piastra di flange
Anello di sicurezza: collegare 5 maniglie della lama al coperchio superiore del motore e utilizzare un metodo di bloccaggio strutturale per ottenere lo sforzo strutturale complessivo; piastra anti caduta:la sezione "concava" della piastra di flangia e la sezione "convessa" dell'anello anti caduta si mordono e si agganciano l'un l'altro sotto l'azione della gravità, che garantisce il collegamento affidabile tra la piastra di flangia del motore e il motore.
Grandi ventilatori industriali per il soffitto · Rack per magazzini · Made in China
10+ Garanzie di sicurezza
Assicurarsi che i grandi ventilatori industriali funzionino in modo sicuro, affrontano facilmente vari ambienti operativi difficili
️
| 1 | Monitoraggio in tempo reale e manutenzione proattiva Il sistema di controllo remoto intelligente monitora in tempo reale i parametri di funzionamento dell'apparecchiatura, l'aumento della temperatura del motore e il livello dell'apparecchiatura. |

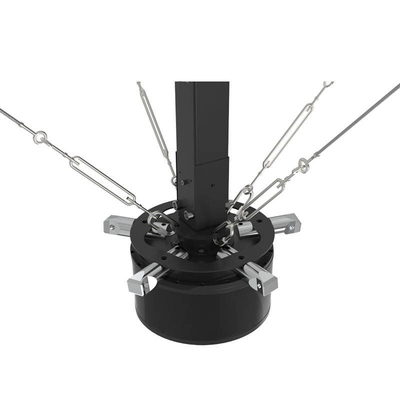

| 2 | Protezione da avvolgimento di filo di filo La piastra di installazione e la trave sono avvolte con una corda di filo di acciaio resistente alla trazione da 1000 kg per garantire che la struttura complessiva della ventola non sia sciolta o caduta. |
| 3 | Dispositivo di smorzamento e tamponamento Il manico e le lame della lama sono collegati in modo non rigido mediante un dispositivo di ammortizzazione delle vibrazioni.con una compressa di gomma isolazione dalle vibrazioni unica che assorbe la maggior parte delle vibrazioni generate dalle pale durante il funzionamento del ventilatore. |
| 4 | Anello di sicurezza Collegare i 5 gambi con il coperchio motore per evitare che i gambi si separino e cadano. |
| 5 | Rivettazione di lame ad alta resistenza Ogni lama è rivetata insieme a 16 rivetti ad alta resistenza e la camera tampone dall'alto verso il basso, formando una superficie indipendente per lo stress..5 tonnellate. |
| 6 | Connessione della maniglia della lama in stile mortale e tenone Connessione mortale e tenone: la sezione "concava" della maniglia della lama forma un giunto con la sezione "convessa" del tampone,eliminazione della forza centrifuga verso l'esterno dalla lama durante il funzionamento del ventilatore e della forza di taglio durante l'avvio e l'arresto del ventilatore. |
| 7 | Protezione dell'equilibrio delle corde di filo d'acciaio Le quattro corde di filo d'acciaio utilizzano il principio dell'equilibrio e sono tirate e fissate dall'edificio per garantire che la macchina del ventilatore non si oscilla o cada a causa di forze esterne e flusso d'aria. |
| 8 | Sistema di allarme anormale Il sistema di controllo a frequenza variabile è dotato di protezione contro sovratensione, sovraccarico e cortocircuito, e si avvisa automaticamente e interrompe l'operazione del ventilatore quando si verificano anomalie. |
| 9 | Materiale per il manico della lama ad alta resistenza alla trazione 6061-T6 petiolo, alta resistenza, alta durezza, può raggiungere HB90 gradi o superiore, ha una buona resistenza alla corrosione, e può resistere a una resistenza alla trazione di 205MPa. |
| 10 | Disco anti caduta La sezione "concava" della flange e la sezione "convessa" dell'anello anti caduta si mordono e si agganciano a vicenda sotto l'azione della gravità,assicurare il collegamento affidabile tra la flangia del motore e il motore. |
| 11 | Semplificare la progettazione della lama a sezione trasversale variabile Applicando le teorie dell'aerodinamica e di altre teorie sulla lunghezza delle corde, combinate con il principio della velocità lineare relativa, la lama si restringe e si sottile gradualmente dalla radice alla punta, con una forza più equilibrata,approvvigionamento di aria più uniforme, e nessun vuoto al centro. |
| 12 | Materiale di pale anti-colisione di grado aeronautico 1La piastra di alluminio 5052 di spessore di 0,5 mm può resistere a una forza di trazione superiore a 3 tonnellate, con una resistenza del materiale estremamente elevata,garantire che le lame possano trasformarsi rapidamente e assorbire efficacemente le forze esterne in caso di impatto, impedendo la frattura della lama evitando notevolmente danni al motore e ad altri componenti strutturali. |
Grandi ventilatori industriali per il soffitto · Rack per magazzini · Made in China
Tecnologia di base
Disegno della lama:Sezione trasversale variabile in linea di flusso
1.Progettazione della lama: sezione trasversale variabile snella
Attraverso analisi aerodinamica di simulazione, applicando la teoria della lunghezza delle corde uguali, combinata con il principio della velocità lineare relativa,è stata sviluppata e progettata una lama di ventilatore a sezione trasversale variabile, che si restringeva e si allineava gradualmente dalla radice della lama alla punta, con una forza più equilibrata, un approvvigionamento d'aria più uniforme e nessuna cavità al centro.
2.Selezione del materiale della lama:Plate di lega industriale di grado aeronautico
Adottando la scheda madre 5052H32 in lega di alluminio da 1,5 mm di alta qualità per l'aviazione, con modellazione CNC di precisione, maggiore resistenza e flessibilità, garantendo nessuna frattura.Ogni lama pesa solo 60,7 kg (7,3 metri di diametro, escluse le parti tampone), con un piccolo numero di pale e peso leggero, riducendo il carico del motore, prolungando la vita utile e garantendo la sicurezza e il risparmio energetico.
3.Connessione della lama - processo di rivettazione multipunto
16 rivetti in acciaio ad alta resistenza sono separati e rivetti su e giù (un singolo rivetto può resistere a 1500 kg di tensione),formando superfici indipendenti sugli strati superiori e inferiori delle lame per resistere alla forte forza centrifuga quando il ventilatore funziona a piena velocità.
Struttura di tampone brevettata: componenti di ventilatori efficienti
1.Gomma ad assorbimento d'urto
Con un coordinamento di alta precisione con la camera tampone della lama, assorbe in modo efficiente lo stress e le vibrazioni del flusso d'aria dalla lama, riduce il carico del motore e prolunga la vita utile.
2.1 ° Micro verso l' alto
C'è un angolo limite preciso nella camera tampone, e la maniglia della lama è collegata alla camera tampone per formare un movimento verso l'alto di 1 micro °,eliminando efficacemente la forza inversa generata durante il funzionamento del ventilatore e formando un flusso d'aria conico, senza vuoti nel centro e aumentando la copertura.

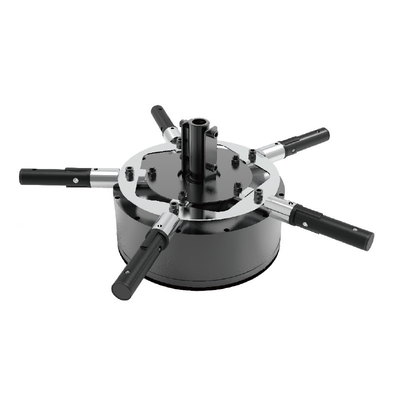

Patentato Hub integrato: il nucleo della sicurezza dei ventilatori
Hub integrato dei brevetti
Con il blocco delle piastre di pressione superiori e inferiori con i gradini concavi e convessi della maniglia della lama, la maniglia della lama viene integrata con il mozzo/motore,e la struttura complessiva è utilizzata per resistere alla forza centrifuga durante il funzionamento del ventilatore, senza alcun sforzo su tutti i fissaggi.
Patentato Manica interna del fusto del cono
Un kit di cono interno brevettato è installato al centro del mozzo, formando un auto blocco strutturale con l'uscita del motore del rotore interno,che si espande e si stringe naturalmente sotto l'azione della gravità, garantendo un collegamento affidabile tra il mozzo complessivo e il motore.
Struttura antincaduta di sicurezza
Anello anti caduta e motore del rotore interno: collegare 5 maniglie della lama con l'anello anti caduta attraverso bulloni,e formano un manico appeso al telaio del telaio per evitare la caduta dovuta al distacco del mozzo della ruota o alla rottura dell'albero;
Anello anti caduta e motore del rotore esterno
L'anello antincaduta forma un collare con la flange del motore, garantendo un aggancio efficace in caso di rottura dell'albero del motore e un funzionamento sicuro.
Grandi ventilatori industriali per il soffitto · Rack per magazzini · Made in China
Principi
️
1. Gestione intelligente
1 Controllo e gestione centralizzati di tutti i ventilatori nello stesso laboratorio/zona, un unico terminale di controllo può gestire e controllare fino a 48 ventilatori.
2 La velocità può essere regolata in modo formale, la ventola può essere accesa e spenta a intervalli regolari per evitare operazioni ripetute da parte del personale e ridurre i danni alle attrezzature.
3 Comunicazione wireless, evitando cablaggi complessi e a lunga distanza, controllo remoto tramite APP di telefono cellulare.
2Operazione Supervisione
Monitoraggio in tempo reale dei dati operativi per 7*24 ore.
2 Monitoraggio in tempo reale, monitoraggio dello stato di funzionamento in qualsiasi momento e in qualsiasi luogo.
3 Alarme in tempo reale per la rilevazione di anomalie, diagnosi accurata delle cause di guasto e generazione di codici di guasto, trasmissione in tempo reale
3- Servizio di vendita a distanza
Ricevere in tempo reale allarmi di guasto dell'attrezzatura, generare rapidamente piani di manutenzione basati su dati diagnostici, migliorare la collaborazione
La Commissione ha adottato un regolamento che stabilisce le modalità di applicazione del regolamento (CE) n.
Grandi ventilatori industriali per il soffitto · Rack per magazzini · Made in China
Domande frequenti
️
| 1 | Lei è una società commerciale o un produttore Siamo una fabbrica.- Sì, lo siamo.specializzato nella produzione di ventilatori per soffitti industriali HVLS per ventilazione di raffreddamento di grandi spazi |

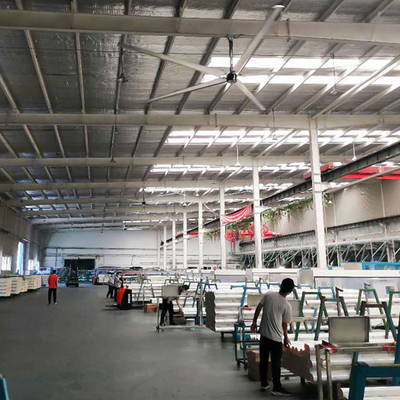

| 2 | Qual è la principale applicazione del ventilatore HVLS? Adatto a grandi spazi, come aziende agricole, logistiche, magazzini, palestre, supermercati, chiese, centri commerciali, scuole, parchi industriali e così via. |
| 3 | Quanto dura la consegna? Dipende da quanto tempo, normalmente 3-10 giorni lavorativi. |
| 4 | Qual e' il tuo MOQ? Il nostro MOQ è 1 set, qualunque sia la vostra esigenza - grande o piccola - siamo pronti a mettere la nostra esperienza a lavorare per voi |
| 5 | Accettate l' OEM? Sì, ma dobbiamo soddisfare il MOQ. |
| 6 | Perche'dovrei scegliere gli appassionati di Blue Shark invece di altri marchi? I nostri ventilatori, il design unico della lama, più leggero in peso, connessione Mortise e tenone, molto più sicuro. |
