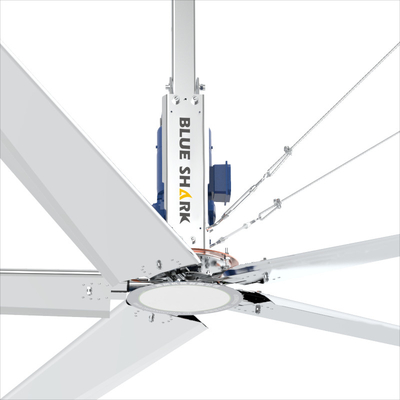

Grandi ventilatori industriali di soffitto per magazzini Grandi ventilatori HVL per fabbriche Serie di ventilatori D
Dettagli:
| Luogo di origine: | Cina |
| Marca: | BLUE SHARK |
| Certificazione: | CE&ISO |
| Numero di modello: | D.Fani |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 SET |
|---|---|
| Prezzo: | can be negotiable |
| Imballaggi particolari: | Scatola di legno |
| Tempi di consegna: | 3~7 giorni lavorativi |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 600 al mese |
|
Informazioni dettagliate |
|||
| Tipo: | Ventilatore di flusso assiale | Supporto personalizzato: | OEM, ODM |
|---|---|---|---|
| Materiale della lama: | Leghe di alluminio | Voltaggio: | 110V-440V |
| Diametro del ventilatore: | 10 piedi-26 piedi | Area di copertura: | 452-2462 Meter quadrato |
| No di lama: | 5 pezzi | Motore: | PMSM |
| Industria applicabile: | Industria applicabile | Materiale: | Materiale di pale anti-colisione di grado aeronautico |
| Evidenziare: | Grande ventilatore da soffitto industriale,Ventilatore di soffitto per magazzino,Ventilatore di soffitto |
||
Descrizione di prodotto

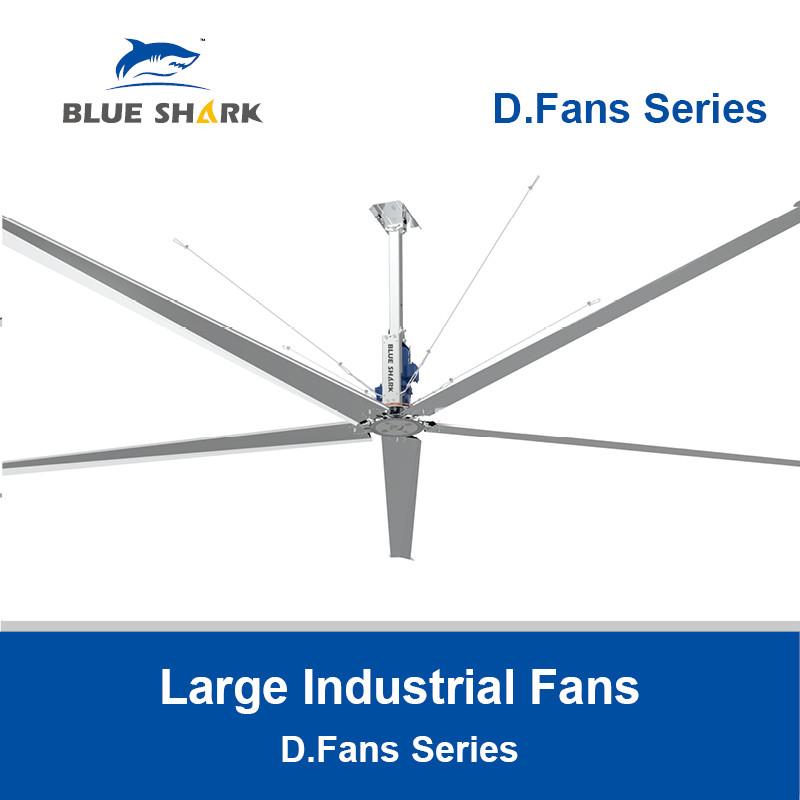

Grandi ventilatori industriali per soffitti
Serie D.Fans
️
Serie D.FANS
️
La serie D.FANS di ventilatori industriali di grandi dimensioni è un nuovo tipo di ventilatore industriale HVLS a risparmio energetico super-grande sviluppato indipendentemente da Company Ventilation basato sui principi aerodinamici.grande volume d'aria, e nessuna circolazione dell'aria a angolo morto, promuovendo 1-3 livelli di effetto del vento naturale.rimozione di fumo e polvere, ridurre la concentrazione di batteri e risolvere efficacemente problemi quali soffocamento e umidità, stratificazione del flusso d'aria e ritenzione di polvere in luoghi alti.
Grandi ventilatori industriali per il soffitto · Rack per magazzini · Made in China
D.fan Serie Caratteristiche dei ventilatori
️
N. 1 /Macchine e apparecchi elettrici: german nord o altre marche dello stesso livello
1.Alta efficienza energetica: soddisfa gli standard IE2 di alta efficienza e risparmio energetico, con un risparmio energetico del 5-10% rispetto all'IE1;
2.Alta affidabilità: elevata capacità di carico assiale e radiale, che garantisce l'affidabilità operativa;
3.- Sì.Basso rumore: processo di assemblaggio a bassa reazione e processo di rottura degli ingranaggi, con basse vibrazioni e basso rumore;
4.Fattore di sicurezza elevato: rafforzare la struttura del telaio del cuscinetto, la struttura dell'albero trapezoidale, aumentare la tenuta dell'olio, rafforzare la struttura del corpo e ottenere un fattore di sicurezza più elevato:
5Certificato da CCC, CE, UL.
N. 2 /Sistema di controllo:controllo a frequenza variabile
1.Facile debug, macro applicative integrate, non è necessario autoapprendimento;
2Performance eccellenti, perfettamente corrispondenti ai parametri di funzionamento del motore di carico;
3. funzionamento a basso rumore, controllo algoritmico ottimizzato per un'avviamento agevole;
4Sicuro e affidabile, con programmi di protezione integrati per aumentare la durata del prodotto.

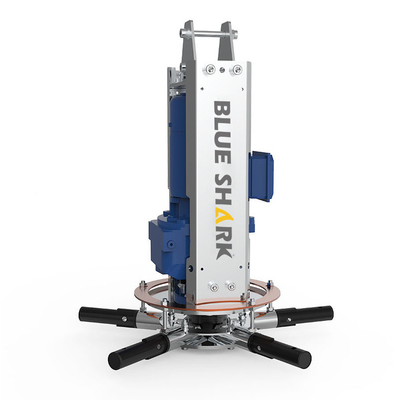

N. 3 /Chassis del mozzo della ruota
1. Migliore prestazione meccanica: realizzata in materiale di alluminio di grado aeronautico 6061T6 lavorato con tornio CNC e processo di lavorazione CNC di precisione, l'aspetto rimane altamente coerente,la linea di flusso di metallo è completa, e il telaio ha prestazioni meccaniche migliori;
2. Equilibrio dinamico più preciso: dopo la lavorazione CNC, la tolleranza di precisione del telaio è controllata a 100um, garantendo un accurato equilibrio dinamico del telaio.
N. 4 /Lamelle di ventilatore:lamella di ventilatore di linea di sezione trasversale variabile
1.materiale di piastra di alluminio di grado aeronautico 5052H32, di spessore di 1,5 mm, con 5 lame in grado di resistere a una forza di trazione superiore a 3 tonnellate, senza rompersi in caso di impatto;
2. lame di ventola a sezione trasversale variabile: la lama si restringe gradualmente dalla radice alla punta, si sottile e si allarga alla coda, con una forza più equilibrata, nessun rischio di frattura, meno resistenza al vento,flusso d'aria più uniforme e nessuna cavità al centro;
3. Più leggero e più sicuro: la lama del ventilatore di 7,3 metri pesa solo 6,7 kg a pezzo, rendendola più leggera e più sicura
N. 5 /Connessione di morticcio e tenone:
La struttura di connessione completa del mortice e del tenone garantisce la sicurezza complessiva del ventilatore
1.Motore e telaio: strettamente collegati attraverso i coni interni ed esterni, anche se l'albero del motore è allentato e rotto, i coni interni ed esterni formano un blocco strutturale per evitare la caduta;
2.Cassetto e maniglia della lama: la maniglia della lama è collegata al telaio tramite un giunto di tipo gancio, e i bulloni non sono sottoposti a forza, garantendo la resistenza complessiva;
3.La lama e il petolo: strettamente abbinati alla camera tampone della lama, rilasciando in modo efficiente le vibrazioni e le sollecitazioni generate dalla rotazione della lama, eliminando la risonanza, riducendo il carico del motore,e prolungare la vita utile.
Grandi ventilatori industriali per il soffitto · Rack per magazzini · Made in China
10+ Garanzie di sicurezza
Assicurarsi che i grandi ventilatori industriali funzionino in modo sicuro, affrontano facilmente vari ambienti operativi difficili
️
| 1 | Anello di sicurezza di arresto caduta Collegare i 5 steli di foglia con il coperchio motore per garantire che i steli di foglia non si separano e cadere |
| 2 | Protezione da avvolgimento da corda di filo La piastra di installazione e la trave sono avvolte con una corda di filo di acciaio resistente alla trazione da 1000 kg per garantire che la struttura complessiva della ventola non sia sciolta o caduta. |
| 3 | Dispositivo di autoblocco antincaduta Il dispositivo di serraggio dell'albero di uscita del motore (disegno interno conico brevettato) forma un meccanismo di autoblocco strutturale, che garantisce che il mozzo e l'albero di uscita non si allentino. |
| 4 | Hub integrato Il mozzo integrato brevettato della ruota è incorporato con 5 elementi di fissaggio a forma speciale,che sono autosufficienti e possono resistere a una forza di trazione superiore a 11 tonnellate dopo essere stati testati da autorità governative. |
| 5 | Monitoraggio in tempo reale e manutenzione proattiva Il sistema di controllo remoto intelligente Dawang monitora in tempo reale i parametri di funzionamento dell'apparecchiatura, l'aumento della temperatura del motore e il livello dell'apparecchiatura. |
| 6 | con una sezione trasversale variabile razionalizzata progettata per: Adottando la teoria della lunghezza corporea uguale nella rodinamica, combinata con il principio della velocità lineare relativa,la lama diventa più stretta e sottile gradualmente dalla radice alla punta della lama, la forza sulle pale è più equilibrata, rendendo l'aria più uniforme senza buchi sotto il ventilatore. |
| 7 | Sistema di allarme anormale Il sistema di controllo a frequenza variabile è dotato di protezione contro sovratensione, sovraccarico e cortocircuito, e si avvisa automaticamente e interrompe l'operazione del ventilatore quando si verificano anomalie. |
| 8 | Protezione dell'equilibrio delle corde di filo d'acciaio Le quattro corde di filo d'acciaio utilizzano il principio dell'equilibrio e sono fissate dalla trazione dell'edificio, garantendo che la macchina del ventilatore non sia oscillata o lasciata cadere dalle forze esterne e dal flusso d'aria. |
| 9 | Rivettazione di lame ad alta resistenza Ogni lama è rivetata insieme a 16 rivetti ad alta resistenza e la camera tampone dall'alto verso il basso, formando una superficie indipendente per lo stress..5 tonnellate. |
| 10 | Connessione della maniglia della lama in stile mortale e tenone Connessione mortale e tenone: la sezione "concava" della maniglia della lama forma un giunto con la sezione "convessa" del tampone,eliminazione della forza centrifuga verso l'esterno dalla lama durante il funzionamento del ventilatore e della forza di taglio durante l'avvio e l'arresto del ventilatore. |
| 11 | Modulo di sicurezza anti-saldatura Il dispositivo di collegamento a forma di L collega saldamente la piastra di flangia del rack alla sua colonna, anche se la piastra di flangia è staccata dalla colonna, la struttura complessiva del rack è ferma e non cade. |
| 12 | Dispositivo di smorzamento e tamponamento I petioli sono realizzati in lega di alluminio 6061T6 di grado aeronautico rivestito con gomma poliuretanica, che si adattano perfettamente alla cavità tampone della lama.Può rilasciare lo stress della lama e le vibrazioni del flusso d'aria generate dalla lama quando si esegue, e eliminare la risonanza in modo efficiente, e questo il carico motorio e prolungare il mot o vita. |
| 13 | Materiale di pale anti-colisione di grado aeronautico 1La piastra di alluminio 5052 di spessore di 0,5 mm può resistere a una forza di trazione superiore a 3 tonnellate, con una resistenza del materiale estremamente elevata,garantire che le lame possano trasformarsi rapidamente e assorbire efficacemente le forze esterne in caso di impatto, impedendo la frattura della lama evitando notevolmente danni al motore e ad altri componenti strutturali. |
Grandi ventilatori industriali per il soffitto · Rack per magazzini · Made in China
Tecnologia di base
Disegno della lama:Sezione trasversale variabile in linea di flusso
1.Progettazione della lama: sezione trasversale variabile snella
Attraverso analisi aerodinamica di simulazione, applicando la teoria della lunghezza delle corde uguali, combinata con il principio della velocità lineare relativa,è stata sviluppata e progettata una lama di ventilatore a sezione trasversale variabile, che si restringeva e si allineava gradualmente dalla radice della lama alla punta, con una forza più equilibrata, un approvvigionamento d'aria più uniforme e nessuna cavità al centro.
2.Selezione del materiale della lama:Plate di lega industriale di grado aeronautico
Adottando la scheda madre 5052H32 in lega di alluminio da 1,5 mm di alta qualità per l'aviazione, con modellazione CNC di precisione, maggiore resistenza e flessibilità, garantendo nessuna frattura.Ogni lama pesa solo 60,7 kg (7,3 metri di diametro, escluse le parti tampone), con un piccolo numero di pale e peso leggero, riducendo il carico del motore, prolungando la vita utile e garantendo la sicurezza e il risparmio energetico.
3.Connessione della lama - processo di rivettazione multipunto
16 rivetti in acciaio ad alta resistenza sono separati e rivetti su e giù (un singolo rivetto può resistere a 1500 kg di tensione),formando superfici indipendenti sugli strati superiori e inferiori delle lame per resistere alla forte forza centrifuga quando il ventilatore funziona a piena velocità.
Struttura di tampone brevettata: componenti di ventilatori efficienti
1.Gomma ad assorbimento d'urto
Con un coordinamento di alta precisione con la camera tampone della lama, assorbe in modo efficiente lo stress e le vibrazioni del flusso d'aria dalla lama, riduce il carico del motore e prolunga la vita utile.
2.1 ° Micro verso l' alto
C'è un angolo limite preciso nella camera tampone, e la maniglia della lama è collegata alla camera tampone per formare un movimento verso l'alto di 1 micro °,eliminando efficacemente la forza inversa generata durante il funzionamento del ventilatore e formando un flusso d'aria conico, senza vuoti nel centro e aumentando la copertura.
Patentato Hub integrato: il nucleo della sicurezza dei ventilatori
Hub integrato dei brevetti
Con il blocco delle piastre di pressione superiori e inferiori con i gradini concavi e convessi della maniglia della lama, la maniglia della lama viene integrata con il mozzo/motore,e la struttura complessiva è utilizzata per resistere alla forza centrifuga durante il funzionamento del ventilatore, senza alcun sforzo su tutti i fissaggi.
Patentato Manica interna del fusto del cono
Un kit di cono interno brevettato è installato al centro del mozzo, formando un auto blocco strutturale con l'uscita del motore del rotore interno,che si espande e si stringe naturalmente sotto l'azione della gravità, garantendo un collegamento affidabile tra il mozzo complessivo e il motore.
Struttura antincaduta di sicurezza
Anello anti caduta e motore del rotore interno: collegare 5 maniglie della lama con l'anello anti caduta attraverso bulloni,e formano un manico appeso al telaio del telaio per evitare la caduta dovuta al distacco del mozzo della ruota o alla rottura dell'albero;
Anello anti caduta e motore del rotore esterno
L'anello antincaduta forma un collare con la flange del motore, garantendo un aggancio efficace in caso di rottura dell'albero del motore e un funzionamento sicuro.
Grandi ventilatori industriali per il soffitto · Rack per magazzini · Made in China
Principi
️
1. Gestione intelligente
1 Controllo e gestione centralizzati di tutti i ventilatori nello stesso laboratorio/zona, un unico terminale di controllo può gestire e controllare fino a 48 ventilatori.
2 La velocità può essere regolata in modo formale, la ventola può essere accesa e spenta a intervalli regolari per evitare operazioni ripetute da parte del personale e ridurre i danni alle attrezzature.
3 Comunicazione wireless, evitando cablaggi complessi e a lunga distanza, controllo remoto tramite APP di telefono cellulare.
2Operazione Supervisione
Monitoraggio in tempo reale dei dati operativi per 7*24 ore.
2 Monitoraggio in tempo reale, monitoraggio dello stato di funzionamento in qualsiasi momento e in qualsiasi luogo.
3 Alarme in tempo reale per la rilevazione di anomalie, diagnosi accurata delle cause di guasto e generazione di codici di guasto, trasmissione in tempo reale
3- Servizio di vendita a distanza
Ricevere in tempo reale allarmi di guasto dell'attrezzatura, generare rapidamente piani di manutenzione basati su dati diagnostici, migliorare la collaborazione
La Commissione ha adottato un regolamento che stabilisce le modalità di applicazione del regolamento (CE) n.
Grandi ventilatori industriali per il soffitto · Rack per magazzini · Made in China
Domande frequenti
️
| 1 | Lei è una società commerciale o un produttore Siamo una fabbrica.- Sì, lo siamo.specializzato nella produzione di ventilatori per soffitti industriali HVLS per ventilazione di raffreddamento di grandi spazi |

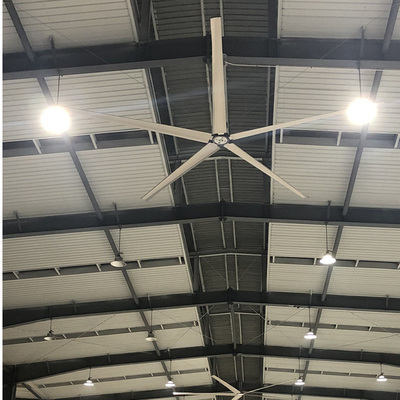

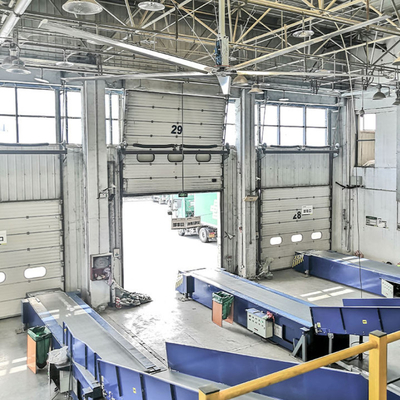

| 2 | Qual è la principale applicazione del ventilatore HVLS? Adatto a grandi spazi, come aziende agricole, logistiche, magazzini, palestre, supermercati, chiese, centri commerciali, scuole, parchi industriali e così via. |
| 3 | Quanto dura la consegna? Dipende da quanto tempo, normalmente 3-10 giorni lavorativi. |
| 4 | Qual e' il tuo MOQ? Il nostro MOQ è 1 set, qualunque sia la vostra esigenza - grande o piccola - siamo pronti a mettere la nostra esperienza a lavorare per voi |
| 5 | Accettate l' OEM? Sì, ma dobbiamo soddisfare il MOQ. |
| 6 | Perche'dovrei scegliere gli appassionati di Blue Shark invece di altri marchi? I nostri ventilatori, il design unico della lama, più leggero in peso, connessione Mortise e tenone, molto più sicuro. |
